解析新手如何選型壓力變關器

發布日期:2017-12-07 19:29

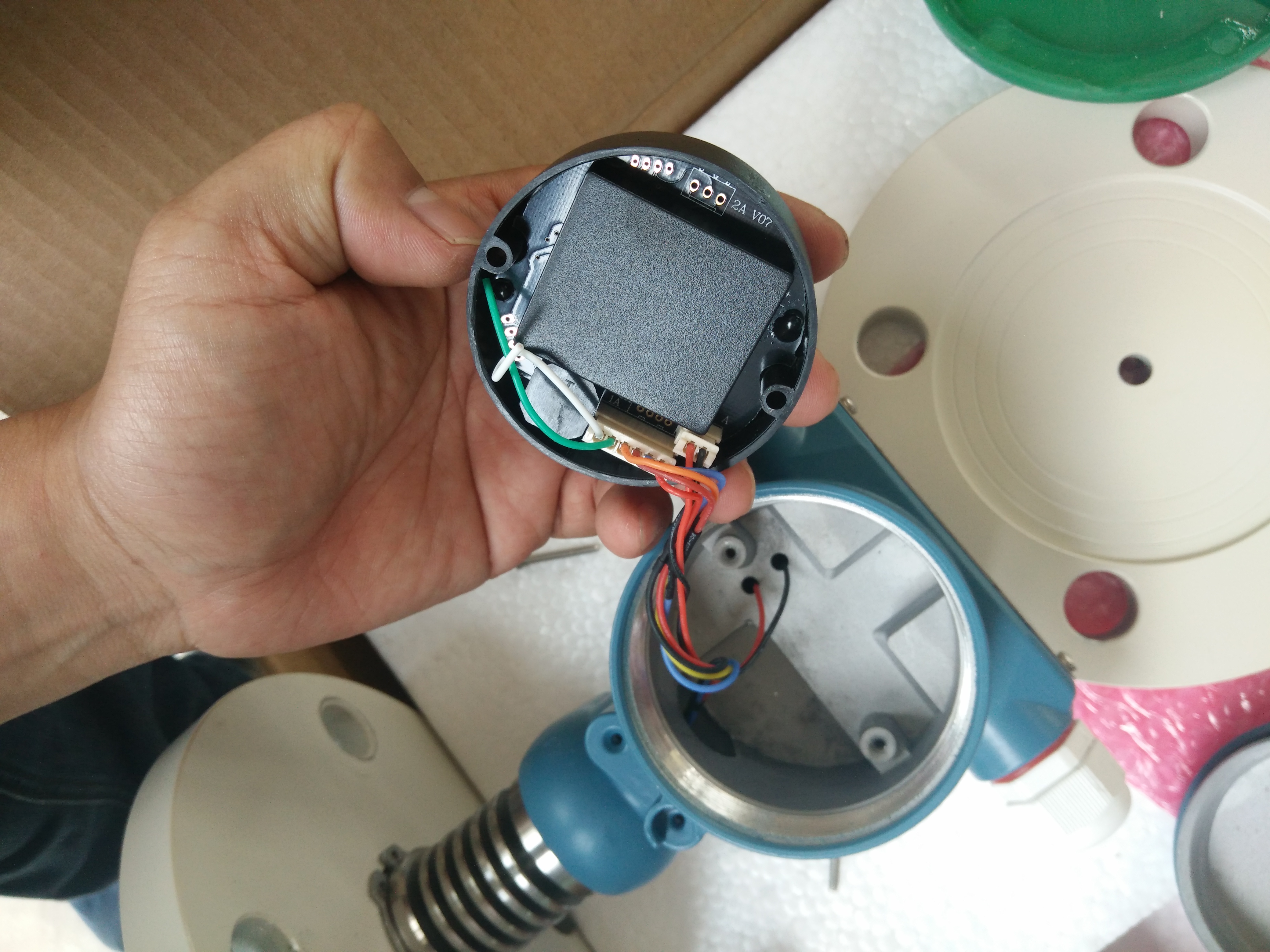

先說說壓力變送器的定義

壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將壓力信號轉變成4～20mA DC信號輸出。壓力變送器主要有電容式壓力變送器和擴散硅壓力變送器，陶瓷壓力變送器，應變式壓力變送器等。壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。擴散硅壓力變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到廣泛應用。采用進口擴散硅或芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號?？商娲鷤鹘y(tǒng)的遠傳壓力表，霍爾元件、差動變送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型變送器性能。能與各種型號的動圈式指示儀、數字壓力表、電子電位差計配套使用，也能與智能調節儀或計算機系統配套使用。

3051壓力變送器與智能型壓力變送器性能比較

1）使用被測介質廣泛，可測油、水及與316不銹鋼和304不銹鋼兼容的糊狀物，具有一定的防腐能力。

2）高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高。

3）體積小、重量輕、安裝、調試、使用方便

4）不銹鋼全封閉外殼，防水好。

5）壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。

6) 工業領域中最佳的總體性能±0.15%，令回路性能最優化

7) 五年穩定性±0.15%，可大大降低校驗和維護的費用‘

8) 更快的動態響應，可降低過程的可變性

9) 引進技術可實現全面測量方案

10)本地/外部：零點/量程可調

智能壓力變送器的選型表指南

3051型電容式智能壓力變送器代碼變送器名稱 DR微差壓變送器 DP差壓變送器差壓流量變送器 HP高靜壓差壓變送器高靜壓差壓流量變送器 AP絕對壓力變送器 TG直接安裝型壓力變送器 GP壓力變送器

壓力變送器代碼

量程范圍

最大工作壓力（靜壓）1 0-25～157 Pa1 MPa 2 0-0.125～1.5 kPa7 MPa 3 0-1.3～7.5 kPa7 MPa 40-～40 kPa14MPa4D0-6～40 kPa32MPa ( 僅限于高靜壓類變送器) 5 0-31.1～186.8 kPa14MPa5D031.1186.8 kPa32MPa ( 僅限于高靜壓類變送器) 6 0-117～690 kPa14MPa6D0-117～690 kPa32MPa ( 僅限于高靜壓類變送器) 7 0-345～2068 kPa14MPa 8 0-1.17～6.89 MPa14MPa 9 0-3.45～20.68 MPa32MPa ( 僅限于壓力變送器)0-6.89～41.37 MPa51MPa ( 僅限于壓力變送器)

代碼

輸出信號S4-20 mA DC + HART信號代碼結構材料法蘭接頭排氣/排液閥隔離膜片灌充液體22

316不銹鋼

316L不銹鋼

硅油

316不銹鋼

哈氏合金C

316不銹鋼

蒙乃爾

316不銹鋼

鉭

哈氏合金C

鉭

蒙乃爾

代碼

選用件(不選則不填)

0～100% 線性指示表

0～100% 流量指示表

3 1/2 LCD 數字線性顯示表

智能壓力變送器表顯示器B1管裝彎支架B2板裝彎支架B3管裝平支架D1泄放閥在壓力室側面的上部

D2泄放閥在壓力室側面的下部N1/2-14NPT 錐管陰螺紋接頭J

丁字形陽螺紋M20×1.5接頭d隔爆型 dIIBT4
