一、概述：

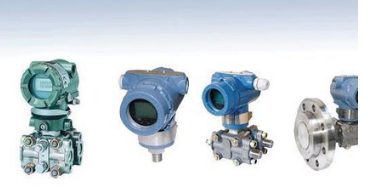

   TYB系列壓力變送器采用進口陶瓷壓力傳感器作為敏感元件組裝的一種高性能的工業通用壓力器變送器。陶瓷傳感器具有卓越的抗腐蝕性及高穩定性和高精度。由于它的堅固結構，使該變送器經得起強烈振動和沖擊，可廣泛用于石油、化工、冶金、給排水等工業過程控制的連續測量，是替代進口產品的理想選擇。

  二、技術參數：

1、電源：DC24V

2、測量范圍：0～40Mpa

3、精確度：0.25級 0.5級

4、輸出信號：4-20mA或0-10mA

5、環境溫度：-20-65 0-110高溫型

6、過壓：200%



三、安裝與接線

  1、電氣連接



2、零點和量程的調整

T型結構變送器的零位和滿度，開蓋可調。（Z）是調零電位器，（R）是調滿度電位器。

3、本變送器安裝方向不受限制，不需托架，可直接安裝在現場管道上。
